Deil Ingearach CNC Nua





1. Druma (Diosca) Cineál Uirlis Magazine

Ais Uirlis Comhthreomhar le hAis an Droim:

Eagraítear uirlisí go gathach nó go haiseach timpeall ar dhruma/diosca.

Struchtúr simplí, a úsáidtear go coitianta i-irisí beaga cumais (8–64 uirlis).

Teorainn: Méadaíonn trastomhais druma níos mó táimhe rothlach agus am roghnúcháin uirlisí.

Optamú: Feabhsaíonn socruithe uirlisí fáinne dúbailte nó il-úsáid spáis.

Ais Uirlis Claonaithe d'Ais an Droim:

Cruthaíonn ais uirlisí géaruillinn leis an ais druma.

Laghdaíonn sé castacht manipulator le linn athruithe uirlisí.

Míbhuntáistí: Lorg níos mó, solúbthacht suiteála teoranta, agus cumas níos ísle.

2. Slabhra-Irisleabhar Cineál Uirlisí

Struchtúr: Dearadh dlúth le huirlisí atá suite ar slabhra tiomáinte servo.

Cumas: 30–120+ uirlis de ghnáth.

Príomh-Chomhpháirteanna:

Córas Tiomáint: Servo mótair + laghdaitheoir fearas worm (nó giaranna).

Rothaí Treorach: Dromchlaí cruaite le haghaidh marthanacht; rothaí dé-theannais le sliotáin treorach chun ailíniú a choinneáil.

Nialais-Calabrú Suímh:

Cinntíonn bloc suímh agus braiteoir nialais suíomh beacht na huirlisí.

Tá sé ríthábhachtach chun mí-ailíniú a chosc le linn athruithe ar uirlisí róbatacha.

3. Bosca Greille (Laitíse)-Irisleabhar Cineál Uirlisí

Cineál Seasta:

Uirlisí eagraithe i sraitheanna líneacha.

Roghnú uirlisí trí lámh róbatach le gluaisne X/Y.

Buntáiste: Ard-éifeachtúlacht spáis d'irisí-acmhainne móra.

Cineál Neamh-Seasta:

Dearadh modúlach le hiliomad fo-irisí inaistrithe.

Is féidir le fo-irisí síneadh go hingearach le haghaidh rochtain uirlisí.





1. Diosca-Irisleabhar Cineál Uirlisí

Comhpháirteanna:

Stiallacha brú agus corp lúibíní le poill cuartha le haghaidh ailíniú colún.

Teas{0}}crúba crúcaí cóireáilte agus lúibíní múnlaithe píosa amháin.

Buntáistí: Meáchan éadrom, struchtúr docht, costas déantúsaíochta íseal, agus tionól éasca.

2. Slabhra-Irisleabhar Cineál Uirlisí

Príomhghnéithe:

Meicníocht Tiomána: mótair servo + laghdaitheoir fearas péisteanna (inchoigeartaithe do chasmhóiminte / luas).

Córas teannais: Rothaí treorach le dromchlaí cruaite agus teannas inchoigeartaithe.

Zero-Suíomh:

Bloc nialasach suite ag aon suíomh slabhra; braiteoir calabraithe chun an tacar uirlisí ag an stáisiún piocadh róbataice a ailíniú.

Cónaithe aontreoch (deiseal/go tuathal de réir sonraíochtaí dearaidh).

Cruinneas Suiteála Uirlis:

Cruthaíonn mí-ailíniú le linn tí earráidí maidir le bailiú uirlisí róbait, rud a fhágann go mbíonn rioscaí imbhuailte uirlisí.

Tá calabrú suímh nialas cruinn riachtanach le haghaidh iontaofachta.

Trádáil Dearaidh-amach:

Irisí Droim: Simplíocht vs cumas teoranta.

Irisí Slabhra: Cumas níos airde ach teastaíonn teannas agus ailíniú beacht.

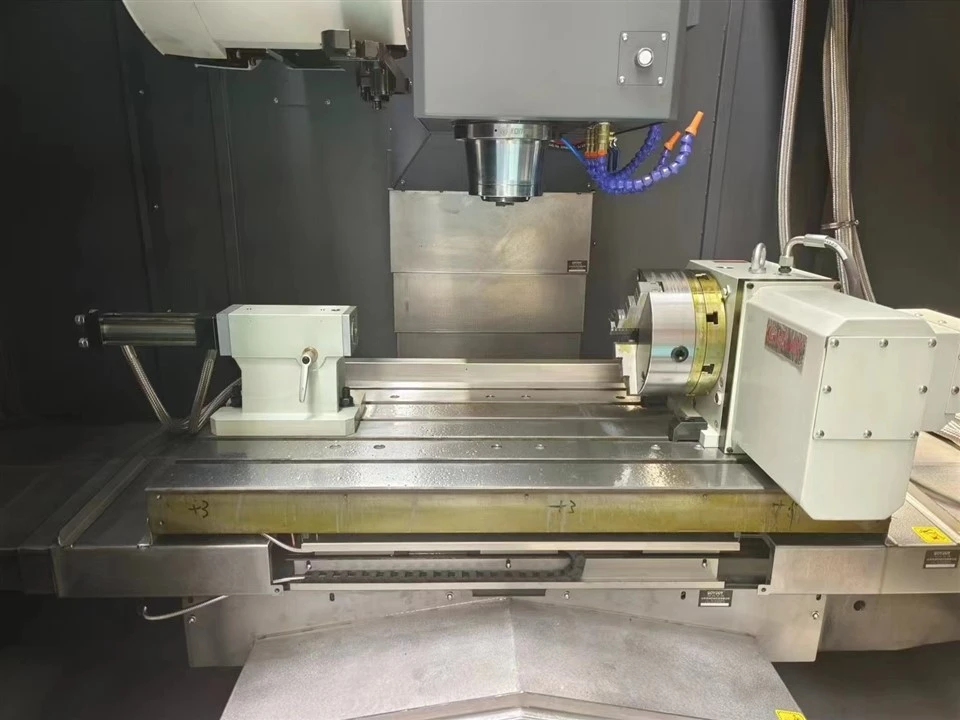

Paraiméadar teicniúil	VMC1050
Méid tábla mm	530*1000
T sliotán	5-18*90
An acmhainn ualaigh uasta (kg)	600
X ais taistil mm	1000
Y ais taistil mm	500
Z ais taistil mm	600
An fad idir lár an fhearsaid agus an colún mm	579
An t-achar idir aghaidh deiridh fhearsaid agus dromchla inoibrithe mm	140-740
taper fearsaid	BT40
Luas fearsaide (rpm)	8000
Cumhacht mótair fhearsaid (Kw)	7.5
mótair servo ais X/Y/Z (Kw)	3.9
Nasc mótair X/Y/Z	Ceangailte go mícheart
X/Y/Z Cineál treoraithe	treoir líneach
Cumas uirlisí	24T
Meáchan uirlis uasta Kg	8
uas. fad uirlis mm	300
Toilleadh leictreach KVA	19
Iris uirlisí	Cineál lámh
X/Y/Z Trasnaíonn Max.Mear m/nim	24-24-20
X/Y/Z Uas. luas beathaithe mm/nóim	10000
Athuair cruinneas suímh mm	±0.004
Toise an mheaisín{LxWxH) mm	2900x2420x2700
Glan. Meáchan (kg)	5400
córas	KND-2100M
