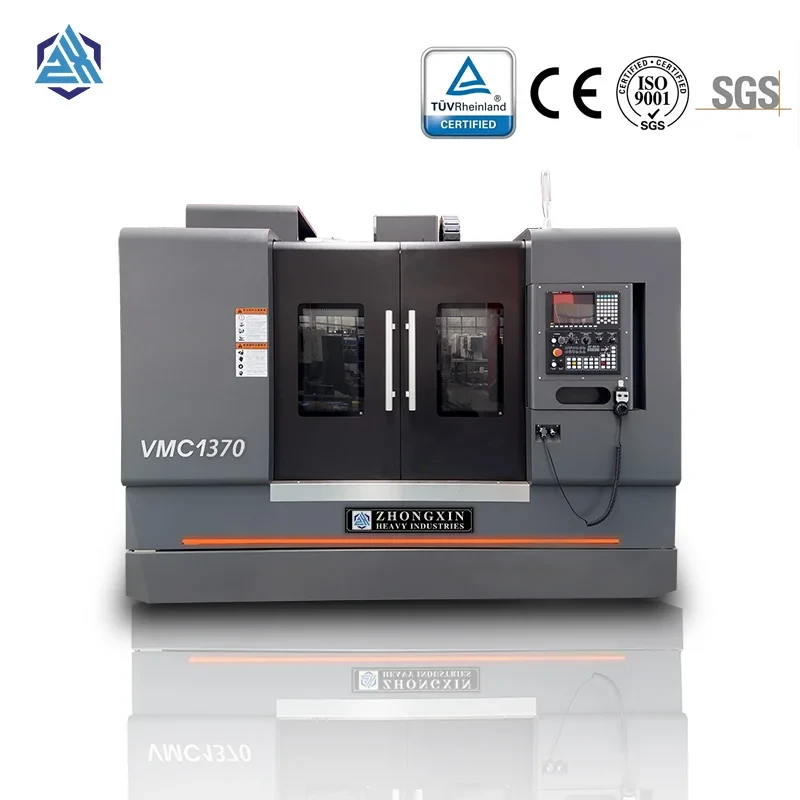

Ionad Casadh agus Muilleoireachta CNC



Cloí le Caighdeáin ANSI B11.8-2021

Riachtanais Sealbhaíochta
Ní mór workpieces a dhaingniú ag baint úsáide as plátaí brú, scriúnna, nó daingneáin tiomnaithe.Cosc a chur ar shínte píopaí ar rinsíchun gortuithe sciorradh a chosc.

Prótacal Slándála Uirlisí
Déanfar uirlisí a chlampáil go docht sula nglactar le fearsaid. Tá cosc ​​iomlán ar oibriú le huirlisí neamhurraithe.

Réamhfhíorú-Oibriúcháin
Fíoraigh feidhmiúlacht an chórais tarchurtha agus seol rith trialach le bloic coinneála oibre suiteáilte roimh mheaisínithe.

Rialú Próiseas Muilleoireachta
Tús a chur le gach oibríocht gearrtha - go háirithe muilleoireacht gharbh - ag rátaí beathaithe laghdaithe roimh pharaiméadair a bharrfheabhsú.

Nós Imeachta Gluaiseachta Ais
Scaoil na scriúnna glasála ais i gcónaí sula n-athshuiteálann tú táblaí nó sealbhóirí uirlisí.

Sábháilteacht Láimhseáil Uirlisí
Úsáid mailléid chopair nó mhilléid neamh-sparán chun uirlisí a shuiteáil/a bhaint chun gortuithe asaithe blúirí a chosc.

Toirmeasc Gearradh Gníomhach
Le linn oibríochtaí meaisínithe:

Ná coigeartaigh luasanna fearsaidí

Ná modhnaigh socruithe uirlisí

Ná déan teagmháil le workpieces

Ná déan tomhais





Comhtháthaíonn na córais seo rialuithe digiteacha le gnáth-ardáin mhuilleoireachta, rud a chuireann ar chumas meaisínithe il-ais in-ríomhchláraithe trí chóid G a chur i gcrích.

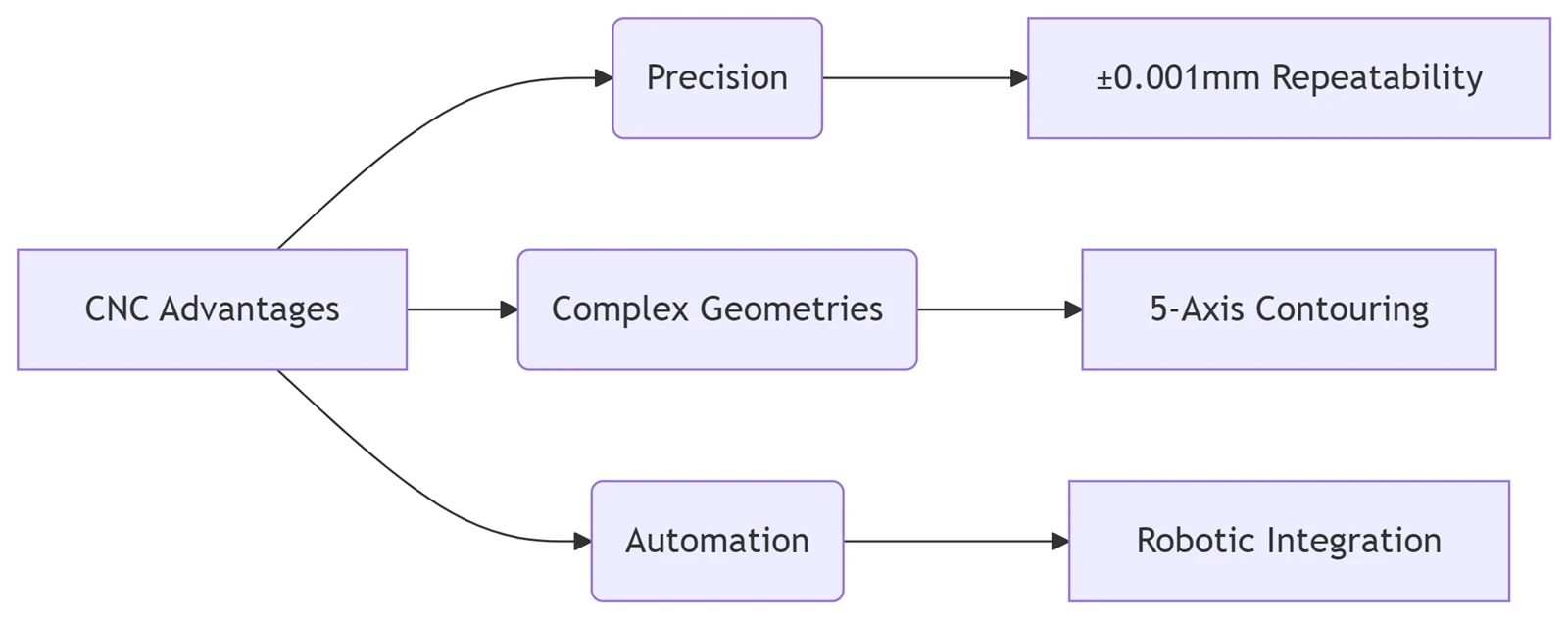

Buntáistí Teicniúla Thar Mhuilleoireachta Gnáthaimh

Solúbthacht Feabhsaithe Próisis
Tá sé ar a gcumas comhrianta casta a mheaisíniú agus comhpháirteanna dianfhulaingthe (eg múnlaí insteallta, clúdaigh aeraspáis) thar a gcumas láimhe.

Cumas Geoiméadrach Casta
Próisis -phróifílí cuair atá sainithe go matamaiticiúil agus dromchlaí toipeolaíocha 3D nach féidir a bhaint amach ar threalamh láimhe.

Singil-Socraigh Il-Oibríochtaí
Críochnaíonn casadh, muilleoireacht, druileáil, agus leadránach i dtimthriall daingneáin amháin (laghdaítear 基准误差 faoi 85%).

Méadracht Feidhmíochta Beachtais

Taifeach caighdeánach suite: 0.001mm

Córais arda-beachtais: Níos lú ná nó cothrom le 0.1μm

Cuireann sé deireadh le hearráidí tomhais daonna

  CpK >1.67 cumas próiseála

Éifeachtúlacht Uathoibrithe

Laghdaíonn sé tuirse oibreoirí trí thimthriallta uathoibrithe

Cumasaítear-déantúsaíocht as soilse le córais CIM comhtháite

Optimization Táirgiúlachta

Íosmhéid feistis speisialaithe ag teastáil

Athruithe faoi 15 nóiméad trí chláir stóráilte

Comhcheanglaíonn sé feidhmeanna muilleoireachta (ISO 3002), leadránach (ISO 10889), agus druileáil

Optimizes fearsaid stepless / rialú beatha paraiméadair ghearradh



Sonraíochtaí Uirlisí Gearradh

Maoin	Riachtanas	Caighdeán Tástála
Friotaíocht Tionchair	>15 J/cm²	ISO 148-1:2016
Toughness Briseadh	PEN Níos mó ná nó cothrom le 12 MPa√m	Tiománaí ASTM E399
Caith Friotaíocht	HRC Níos mó ná nó cothrom le 62	ISO 6508-1:2016
Cruas Dearg*	600 céim @ 58 HRC íosta	ISO 4885 (Meaisniú Tirim)



Nótaí um Chomhlíonadh Teicniúil

Prótacail Sábháilteachta: Ailínigh le ceanglais cosanta meaisín OSHA 1910.212

Caighdeáin Cruinneas: Deimhnithe de réir rialachán tástála ISO 10791-7

Sonraíochtaí Uirlisí: Bailíochtaithe de réir caighdeáin sonraí uirlisí digiteacha ISO 13399

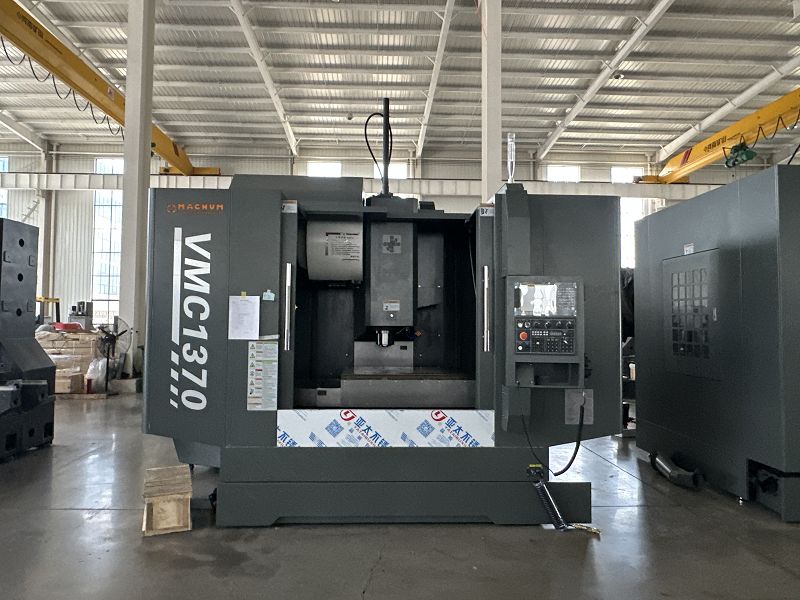

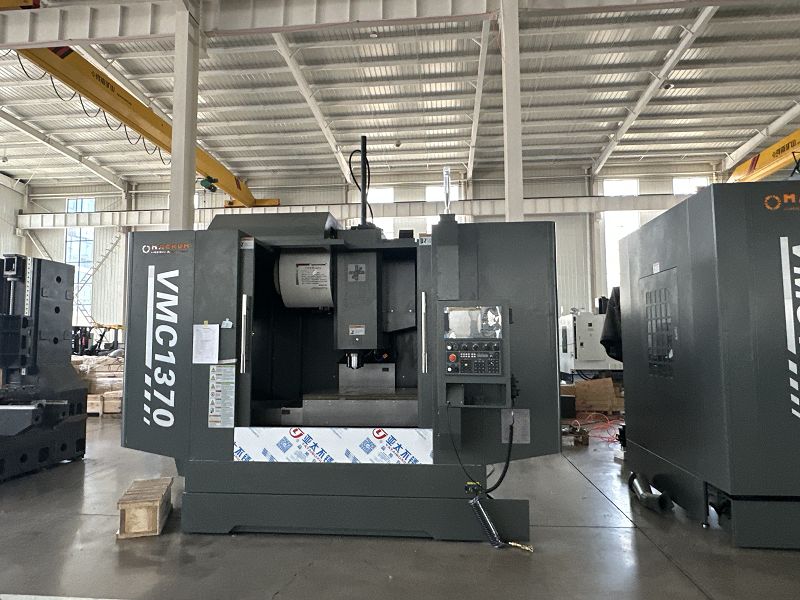

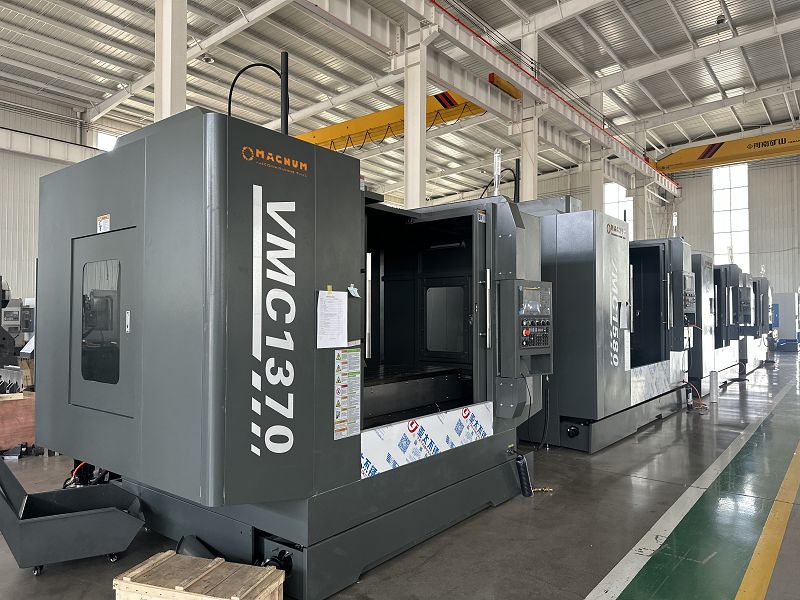

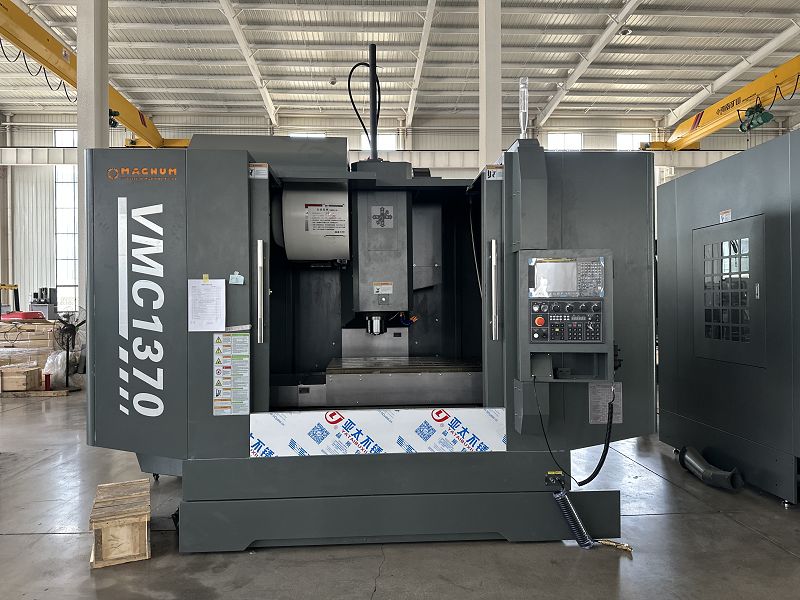

Sonraíochtaí		VMC1160	VMC1370	VMC1580
Méid tábla	mm	1200x600	1500×700	1700×800
an acmhainn ualaigh uasta	kg	1000	900	1500
Taisteal ais X/Y/Z	mm	1100×600×600	1300×700×700	1500×800×700
An fad idir lár an fhearsaid agus an colún	mm	650	752	871
An fad idir Ace deireadh fhearsaid agus dromchla inoibrithe	mm	120-720	150-850	150-900
X/Y/Z Luas uasta.feed	mm/nóim	10000	8000	10000
X/Y/Z Trasnú Max.Mear	m/nóim	32/32/30	20/20/15	20/20/16
luas fearsaid	r/nóim	8000	8000	6000
taper fearsaid	cineál	BT40	BT40	BT50
Cumhacht mótair fhearsaid	kW	11/15	11/15	15/18
Cumhacht mótair servo ais X/Y/Z	kW	4/4/5	4/4/5	4.5/4.5/4.5
T sliotán	mm	5-18×100	5-18×145	5-22×145
Déan cruinneas suímh arís	mm	±0.005	±0.005	±0.005
Cumas uirlisí		24T	24T	24T
Meáchan uirlis uasta	kg	8	8	15
Fad uasta.tool	mm	300	300	300
Cumas leictreach	kVA	18	22	30
Toise an mheaisín(LxWxH)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
glan.meáchan	kg	7000	11000	12000
