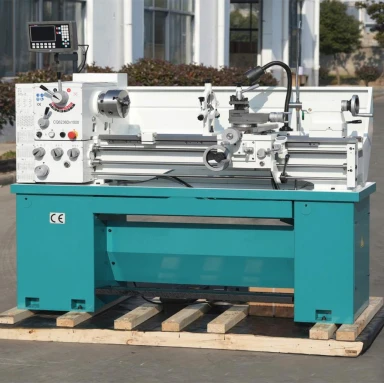

Meaisín Mini Deil
Forbhreathnú Meaisín
Tá deil cothrománach uilíoch sraith C6236D oiriúnach chun dromchlaí sorcóireacha inmheánacha agus seachtracha, dromchlaí cónúla, agus dromchlaí rothlacha eile a chasadh, chomh maith le snáitheanna éagsúla méadrach, impiriúla, modúl, agus trastomhais a ghearradh. Féadann sé oibríochtaí druileála agus druileála ola a dhéanamh freisin, rud a fhágann gur deil chothrománach an-ilúsáideach é a úsáidtear go forleathan chun baiscphróiseáil a dhéanamh ar chodanna éagsúla de chineál seafta agus diosca.
Tá leaba deil na sraithe seo níos leithne ná leaba deileanna traidisiúnta, le leithead treorach 312 mm, ag soláthar ard-rigidity. Déantar dromchla an treoirbhealaigh a chruasú le múchadh meánmhinicíochta, rud a chinntíonn marthanacht fadtéarmach.
Tairgeann an meaisín oibriú láraithe agus solúbtha, le meicníocht thrasnaithe tapa ar an iompar. Feabhsaíonn an oibríocht iomasach luamhán aonair feidhmíocht atá cairdiúil don úsáideoir.
Tá dochtacht struchtúrach agus tarchurtha an mheaisín níos airde ná mar a bhaineann le deileanna traidisiúnta, rud a chinntíonn go n-úsáidtear ardchumhachta agus go bhfuil sé oiriúnach do ghearradh tromshaothair.
Buntáistí meaisín
Ard-chruinneas agus Cobhsaíocht:
Déantar na dromchlaí cúplála idir an stoc ceann, an leaba, an stoc earr agus an diallait a scrapeadh de láimh. Déantar tástáil dhian ar an meaisín iomlán, rud a chinntíonn go héifeachtach cruinneas agus cobhsaíocht.
Marthanacht agus Friotaíocht Caithimh:
Tá an meaisín tógtha le-iarann teilgthe ard-láidre, agus breisithe copair agus cróimiam ann. Cuireann leithead treoraithe na leapa de 312 mm agus doimhneacht múchadh 3 mm go mór le friotaíocht caitheamh agus cobhsaíocht.
Córas Bealaithe Éifeachtach:
Déantar an stoc ceann a lubricated ag baint úsáide as caidéal cycloidal le haghaidh lubrication cúrsaíochta éigean. Cinntíonn an dearadh seo glaineacht agus diomailt teasa, fiú amháin in aeráidí te ó dheas, ag leathnú go héifeachtach le saol seirbhíse imthacaí agus giaranna.
Fearsaid agus Giaranna Ardchaighdeáin-Cáilíochta:
Tá imthacaí Wafangdian ar an fhearsaid, agus is é φ52 mm an fearsaid trí pholl. Tá na giaranna beachtas -talamh, ag feabhsú cruas agus ag laghdú torann innill.
Scriú Luaidhe Beachtais agus Cnó:
Úsáideann an meaisín scriúnna luaidhe a mhonaraítear sa bhaile agus cnónna cóimhiotail cré-umha ardchaighdeáin, rud a chinntíonn friotaíocht caitheamh agus-cruinneas fadtéarmach.
Córas Sealbhaíochta Uirlis Láidir:
Tá postáil uirlise ceithre {0}stáisiún ar airde-ar an meaisín arb é 20 × 20 mm méid shank uirlisí air.
Sonraíochtaí
|
Sonraíochtaí |
Aonaid |
C6136D/C6236D |
|
uas. luascadh thar leaba |
mm |
Φ360 |
|
uas. luascadh thar sleamhnán tras |
mm |
Φ200 |
|
uas. luascadh sa bhearna |
mm |
Φ540 |
|
uas. fad éifeachtach sa bhearna |
mm |
200 |
|
uas. fad workpiece idir ionaid |
mm |
1000 |
|
Leithead treoraithe leaba |
mm |
312 |
|
Fearsaid trí-trastomhas an phoill |
mm |
Φ52 |
|
Cineál srón fearsaidí |
ISO (GB) C6 |
|
|
taper tosaigh fhearsaid |
Morse Níl. 6 |
|
|
An t-achar ó lár an fhearsaid go dtí an treoleabhar leaba |
mm |
180 |
|
Líon na gcéimeanna luas fearsaidí |
12/12 |
|
|
Raon luais fhearsaid |
rpm |
30-1600 / 30-1600 |
|
Líon na rátaí beathaithe |
44 |
|
|
Raon beathaithe fadaimseartha |
mm/ath |
0.039 - 1.05 |
|
Tras-raon beathaithe |
mm/ath |
0.019 - 0.52 |
|
Snáitheanna méadrach |
Raon |
25 / 0.5 - 20 mm |
|
Snáitheanna modúl |
Raon |
modúl 24 / 0.25 - 10 |
|
Snáitheanna Imperial |
Raon |
35 / 80 - 1.75 TPI |
|
Snáitheanna Trastomhas Páirce |
Raon |
30 / 160 - 3.5 DP |
|
Cumhacht mótair fhearsaid |
kW |
3 / 4 |
|
Cineál postála uirlis |
Cearnóg ingearach |
|
|
Méid shank uirlis |
mm |
20×20 |
|
Sleamhnán uachtair/íochtair max. taisteal |
mm |
140 / 240 |
|
Uillinn sclóine postála uirlis |
céimeanna |
±90 |
|
Fad ó lár an fhearsaid go dtí bonn sealbhóir uirlisí |
mm |
21 |
|
Trastomhas muinchille tailstock |
mm |
Φ60 |
|
Taisteal sleeve tailstock |
mm |
100 |
|
Barrchaolaithe muinchille tailstock |
Morse Níl. 4 |
|
|
Cumhacht mótair chuisnithe |
W |
90 |
|
Ceann caidéil chuisnithe |
m |
5 |
|
Ráta sreabhadh caidéil chuisnithe |
L/nóim |
25 |
|
Soláthar cumhachta |
380V ± 10%, 50Hz ± 1%, 3-Chéim AC |
|
|
Teocht chomhthimpeallach |
céime |
0 go 40 |
|
Taiseachas coibhneasta |
% |
Níos lú ná nó cothrom le 92% (gan-chomhdhlúthú) |
|
Toisí an mheaisín (L×W×H) |
mm |
2180×970×1250 |
|
Meáchan glan |
kg |
1350 |
Liosta Gabhálais Randamach
|
Níl. |
Ainm |
Toisí/Samhail |
Aonad |
Ceathair |
Nótaí |
|
1 |
Aonad Fuarú |
- |
Socraigh |
1 |
- |
|
2 |
Aonad Soilsithe |
TS11 |
Socraigh |
1 |
- |
|
3 |
3-Chuck Jaw |
φ200 K21200(QT)/C6 |
Socraigh |
1 |
- |
|
4 |
Flange Chuck |
φ200 |
Pcs |
1 |
- |
|
5 |
Ionad |
Morse GB9204.1-88 |
Pcs |
2 |
- |
|
6 |
Muinchille Taper Adapter |
Morse Uimh. 6→Uimh.4 S76-1 |
Pcs |
1 |
- |
|
7 |
V-Chreasa |
A-2000 |
Pcs |
4 |
- |
|
8 |
Sreangán Dúbailte-Deireadh |
8×10,12×14,17×19,22×24 S91-1 |
Pcs |
4 |
1 píosa gach méid |
|
9 |
Sreangán Soicéad Cearnógach |
14 S92-3 |
Pcs |
1 |
- |
|
10 |
Hook Spanner |
28-32,34-42,85-105,110-130 S93-1 |
Pcs |
4 |
1 píosa gach méid |
|
11 |
Eochair Heicseoige |
4,5,6,8,10 S91-7 |
Pcs |
5 |
1 píosa gach méid |
|
12 |
scriúire |
150 |
Pcs |
1 |
- |
|
13 |
Gunna Ola |
YK100 |
Pcs |
1 |
- |
|
14 |
Fondúireacht Bolt |
M16×34 GB779-76 |
Pcs |
6 |
- |
|
15 |
Cnó |
M16 GB6171-86 |
Pcs |
6 |
- |
|
16 |
Washer |
16 GB95-85 |
Pcs |
6 |
- |
|
17 |
Lámhleabhar Oibriúcháin |
- |
Cóip |
1 |
- |
|
18 |
Deimhniú Comhréireachta |
- |
Cóip |
1 |
- |
|
19 |
Liosta Pacála |
- |
Cóip |
Gabhálais speisialaithe
|
Níl. |
Ainm |
Toisí |
Aonad |
Ceathair |
|
1 |
Suaimhneas Seasta |
- |
Socraigh |
1 |
|
2 |
Follower Rest |
- |
Socraigh |
1 |
|
3 |
4-Chuck Jaw |
Φ250 |
Socraigh |
1 |
|
4 |
Flange Chuck |
Φ250 |
Pcs |
1 |
|
5 |
Pláta Tiomáint |
Φ220 |
Pcs |
1 |
|
6 |
Pláta Aghaidhe |
Φ485/Φ520 |
Pcs |
1 |
